Пока предварительный разговор, т.к. всё ещё формируется только в голове.
Два вопроса.
1 -- Есть надобность, поставить большую звёздочку от старого дорожного велосипеда, Типа Прогресс и.т.д.
На 28" колёсах, на заднее колесо.
Как сделать, чтобы не попортить хром и на втулке и на звёздочке.. Про довоенные разборные звёздочки от МД-1, знаю.
Может-быть, есть что-то ещё, более доступное, готовое.
Может-быть готовые колёса и втулки от мопедов??, напомню, надо на 28".




https://b.radikal.ru/b04/1809/c3/73510ba5fdf2.jpg
https://b.radikal.ru/b07/1809/10/6e27fdd742d8.jpg

И второй вопрос, как поставить маленькую звёздочку, от заднего колеса, на это место??, вместо родной, большой??
сохранив работоспособность этого узла.
Под рукой никаких железок нет. Всё буду покупать??
Рад буду советам.
--Спасибо.

Если жалко втулку то возьмите другое колесо для экспериментов.
К сожалению плохо видно,а этого колеса уже нет
в отверстиях для спиц нарезана резьба м3 через спицу(16 штук)
240411 #27
второй вариант как на дисковых тормозах
сопряжены звезда и втулка и по месту просверленный отверстия половина во втулку половина в звёдочке

ebike #23
про маленькую звезду проще при клепайте заклёпками по старым отверстиям

Тут, полурешение, но, по-моему это не красиво.
Это продаётся, где-нибудь??


https://c.radikal.ru/c27/1809/88/49e03c1381fa.jpg

Да, Вы всё правильно поняли.Для экспериментов буду покупать железки. Но спереди большую звёздочку, как-то удалять надо.
и маленькую ставить на место большой

на фотографии вы её(звезду) уже сняли или это не ваша?
здесь что-то можно посмотреть
https://www.eltreco.ru/market/catalog/s ... nning/778/
http://mazepper.ru/catalog/108545.html

Все фото, из сети.
Спасибо за ссылки.
Звёзды нужны, красивые, хромированные, чтобы не смотрелись, как современный китай.
Мопедные или мотовелосипедные колёса, на 28" существуют??
или мопедные и мотовелосипедные задние втулки, похожие на обычные велосипедные задние??

существовали такие на МВ-18. от велосипедных отличались наличием 3 отверстий под ведомую звезду, ну и корпус был усилен, начинка стандартная от велосипеда

Вы имеете ввиду такую??
у неё центральная дырка, как у простой задней велосипедной звёздочки??
с тремя выступами??
на сколько она зубьев??

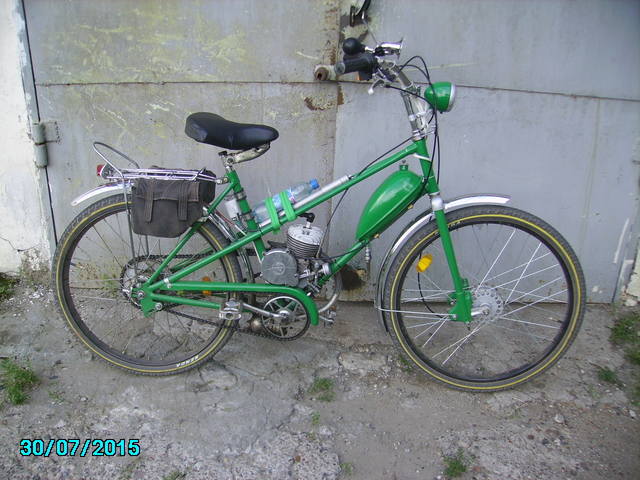

Я для своего В-902 делал 26-е заднее колесо из велосипедного В-22.
Звезду поставил 41 Z через резиновые прокладки толщиной 6 мм. Такая звезда 41 Z лежала в комплекте с двигателем, и предполагалось её установка и на 28- дюймовое колесо. На вело втулке пришлось сделать три маленьких пропила (надфилем) глубиной 3 мм, через 120 градусов каждый. Такая установка прописывалась в инструкциях к двигателям например Д-4. Мне подсказал мой друг Сергей "ЧайниЧок".
Хром в местах пропилов лохмотьями не полез, но конечно сталь оголилась. Я обработал серой грунтовкой пропилы и забыл.
Вот так все получилось
https://yadi.sk/a/Y0I9Sdr53VJBqL/5aebca ... e51c59091e
https://yadi.sk/a/Y0I9Sdr53VJBqL/5aebca ... e51c59091f
https://yadi.sk/a/Y0I9Sdr53VJBqL/5aebca ... e51c590920
https://yadi.sk/a/Y0I9Sdr53VJBqL/5aebca ... e51c590921
https://yadi.sk/a/Y0I9Sdr53VJBqL/5aebca ... e51c590922

Подскажите, реализацию, большой звёздочки, на велосипедное колесо, с левой стороны.
Без сварки. Есть-ли правильное элегантное решение??
За спицы, для меня тоже, не подходит.
С сохранением ножного тормоза педалями.

Дежавю!!! viewtopic.php?f=50&t=8848
Цанговое крепление;
Как выглядит:



Пошаговая инструкция;





Комментарий; Практически не работает!

_________________
Нам, аутистам - аутентичность важна !

тогда, раз не работает, точно надо воплощать.

Вариант - найти ступицу от мотовелосипеда "Кроха" и переспицевать под необходимый обод


Звезда на 41 зуб от китайской "Дельты"

Звезда от китайского F-50

никто не встречал, похожую, с меньшим колличеством зубов,30- 32-36??

неужели, не существует более элегантного решения, чем через резинку и накладки насквозь??

Я Вам показал родной Д-4 вариант крепления. Вам не понравилось. Более "изящного" варианта никогда не было. Вариант крепления через спицы пришёл на смену, показанному мной, и именно потому, что он не слишком жизнеспособен в массовости. Как его доработать,я догадываюсь, но ещё не пробовал.

_________________
Нам, аутистам - аутентичность важна !

спасибо, за желание помочь.
Такие крепления большой звезды, меня не устраивают. Сегодня специально купил втулку велосипедную, завтра буду разбирать и изучать возможность закрепить звезду, так-же, как и закреплена родная, с другой стороны.
не думаю, что там космические технологии.
а про Д-4, Вы-же сами сказали, что не работает

ЧайниЧок, нет-ли возможности снять размеры с корончатой гайки?? и узнать размеры центральной дырки на звезде??

Вот видео про Д-4.
Начиная, 6:30, показвают про установку большой звезды.
Ни у кого нет, такой звезды с корончатой гайкой, чтобы размеры снять??
https://www.youtube.com/watch?v=_MRDnb27w2M

Звезда ведомая 36 зубов F50/F80
https://w-moto.ru/p60582162-zvezda-vedomaya-zubov.html

Когда то на втулках велосипеда "Минск" ставилась звезда на резьбе. И контрогайка была вроде. Я пацаном был еще. У нас всегда были Украины в семье , Орленок у меня был .А вот минские велики небыло. Просто помню , у других пацанов видел. У этих великов и педальный вал с резьбой , вроде..
Но если и достанешь такую втулку , то резьба справа , а надо слева. Просто мыслю вслух...не это все геморрой на голову. Хотя у нас на OLX видел колесо на 26" и там звезда была вроде как приварена. Выполнено хорошо , только это колесо наверное никто не купит , во всяком случае мыслящий человек не купит.

Я с детства иду одним путем. Разбираю колесо,вытачиваю круг из железа 2-3мм с наружным диаметром под меньшие спицы, внутренний D под корпус втулки (там где отверстия под спицы). Собираю, прихватываю сваркой, затем собираю колесо. С одной стороны родные спицы, с другой( где будет крепиться звезда) новые спицы, меньшей длинны. Вот на прошлой неделе собрал такое. Езжу. Лежит заготовка еще для одного. С начало было трудно с расчетом спиц. Сейчас предварительно, вырезаю из картона, раскладываю, корректирую. Затем в металл. На мой взгляд это наименьшие затраты. Колесо собирается за пол дня. Сварка почти не заметна, если обточить. Можно насверлить отверстий во вставке, как на переднем колесе старых мотовелосипедов. Кстати от туда и пошла эта конструкция. Разбирали переднее колесо, рубили заклепки, снимали стальную вставку, растачивали, варили и из двух колес собирали одно, заднее.Смотрелось всегда очень хорошо, сейчас внешнему виду не уделяю много внимания, но если постараться то будет все даже очень...

да

да

без выступов

41
на левом фланце втулки кроме 18 отверстий 3мм под спицы есть еще 3 отв для винтов М6 которыми и крепиться звездочка. один из трех винтов хорошо виден на приведенном фото снизу. еще три отверстия на звездочке размещенных на большем радиусе предназначены для крепления на обычную веловтулку как описал Верховод

Alexandr57,
эскизик-бы, хотя-бы от руки. или фото.
На сколько размер новоустановленных спиц, у Вас получается меньше, чем у родных??

Ещё пару вопросов к Уважаемому обществу.
-- Количество спиц, на старых, задних, стальных велосипедных колёсах, типа, Прогресс, и ХВЗ, везде-ли одинаков??(36)
-- При сборке заднего колеса, на толстых спицах, D = 3мм, какую-бы втулку вы использовали-бы??
Старую советскую или новую, красивую, хромированную, китай??
Если учитывать, что агрегат планируется, чисто выставочный, и ездить, практически не будет.
-- Насколько хромовое покрытие у современных китайских втулок, качественное и долговечное??
Например это--

https://provelolab.ru/velozapchasti/vtu ... znaya-36h/

--Спасибо.

https://www.olx.ua/obyavlenie/stupitsa- ... z18xm.html Вот ступица с которой все начиналось. Спицы нужно подбирать под свой обод. Или подгонять диаметр вставки под имеющиеся спицы. Если точно расточить внутреннее отверстие и проварить в трех местах ( полуавтоматом) со стороны крепления звезды, то при сборке швы останутся под звездой и будет все красиво. Вставку можно выточить из нержавейки. Но точить сложней. Расточки выполнял на токарном, с начало внешний Д , а затем вырезал внутренний ( отрезным).

Значит так, по поводу современных вело втулок... Я отдал предпочтение СССРовской хвзшной. Они ходят десятилетиями



Посмотрите , там клеймо хвз и есть тавотница. Ей лет 30-40 , а поверхность катания для подшипников еще отличная , без раковин , она еще мне послужит. У нас на работе был один мужик , он в 90-е годы себе набрал колесо на велосипед 3-х миллиметровыми спицами с электрода. Но как во втулке рассверлить отверстия 3мм под толстые спицы? Ответ - круглым надфилем . Он покупал круглые надфили , зажимал в дрель и аккуратно растасивал отверстия. Китайский металл мягкий , долго не служит. И еще старые колеса типа хвз имели 36 спиц

Я тоже собирал такое колесо, Рассверливал каким то очень крепким сверлом( затем оно куда то затерялось). Отец мой(Ц.Н.) тоже растачивал круглым надфилем, как Вы описываете, надфиль алмазный, были такие при советах.

а почему не рассверлить обычной дрелью?? обычным сверлом??

Не возьмет обычное сверло старую втулку , синеет , пищит , дымит. Твердость не по зубам
